在本示例中，您將創建一個500KW的燃燒器火災，并測量高度為1.5米的煙羽中心的溫度。本例通過指定熱釋放率（HRR）來定義火災。這是消防安全工程師表示火災的非常簡單和常用的方法。消防安全評估軟件

對于本例，充分理解使用熱釋放速率建?；馂?zāi)需要用戶指定兩個輸入數據：

• 定義燃燒過程中產物和能量釋放的反應，
• 定義火災大小的熱釋放率（HRR）。當指定HRR時，F(xiàn)DS使用反應能來計算來自表面的相應燃料質量流率。

一旦反應和熱釋放速率確定，氣體燃料從表面流動，與空氣混合，并發生反應形成燃燒產物（包括熱）。房間火災示例中提供了火災建模的較長（但仍很簡短）介紹。

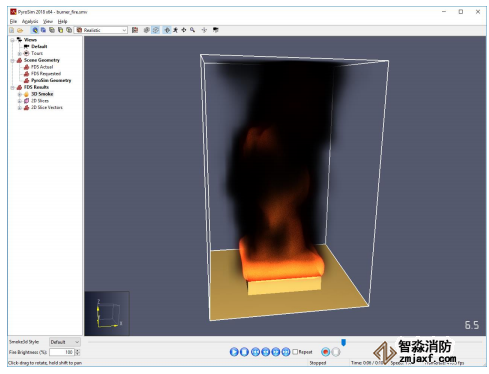

圖1.本例中的燃燒器火災

本教程演示如何：

• 創建一個燃燒器火災。
• 添加熱電偶。
• 添加用于溫度可視化的切片平面。
• 使用PyroSim結果查看3D結果。
• 使用PyroSim查看2D結果。

在本示例中，說明將描述使用菜單對話框的數據輸入。這樣做是為了清晰和一致。但是，PyroSim提供了繪圖工具和快捷工具欄，可以加快許多這些任務。鼓勵用戶嘗試這些替代方法來創建模型。

選擇國際單位制

選擇國際單位制：

1.在“視圖”菜單上，單擊“單位”，然后選擇“SI”以使用公制顯示值。http://pg.xfjcyq.com/

創建網格

在本例中，我們將使用0.1 m寬的網格單元。該值略小于500 kW火災特征直徑（D*）的1/5。根據經驗法則，建議的單元尺寸范圍為D*的1/5到1/20，以確保在羽流建模中至少具有中等水平的準確性（McGrattan，Kevin，et al.2014）。使用較小的網格單元（因子為2）將使誤差減少因子為4，但將使模擬運行時間增加因子為16。

1. 在模型菜單上，單擊編輯網格。
2. 單擊新建。
3. 單擊確定創建網格。
4. 在 Min X 框中，輸入 –1，在 Max X 框中，輸入 1。
5. 在 Min Y 框中，輸入 –1，在 Max Y 框中，輸入 1。
6. 在 Min Z 框中輸入 0，在 Max Z 框中輸入 3。
7. 在 X 單元格框中，鍵入 20。
8. 在 Y 單元格框中，鍵入 20。
9. 在 Z 單元格框中，鍵入 30。
10. 單擊確定保存更改并關閉編輯網格對話框。
11. 在視圖菜單上，單擊填充視圖以調整圖像大小。

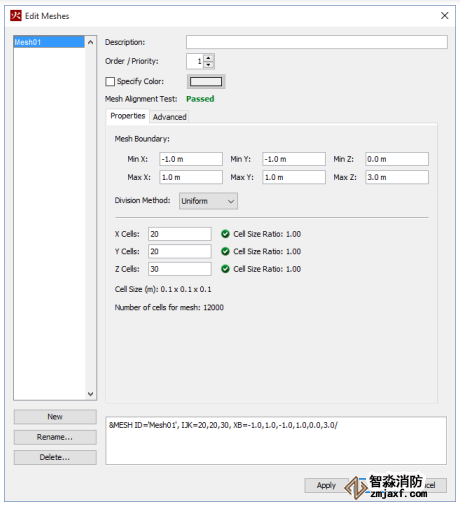

圖2.創建網格

定義反應

對于包含燃燒的模擬，用戶必須定義反應。

1. 在模型菜單上，單擊編輯反應。
2. 單擊從庫中添加。
3. 選擇 POLYURETHANE_GM27 反應并將其添加到當前模型中。
4. 單擊關閉。
5. 單擊確定關閉編輯反應對話框。

創建火災表面

表面用于定義 FDS 模型中對象的屬性。 在此示例中，我們定義了一個燃燒器（火）表面，該表面以對應于 1000 kW/m2 的速率釋放燃料。 默認情況下，F(xiàn)DS 中的所有表面都是 INERT 并保持在固定溫度（通常是環境溫度）。

我們想指定燃燒器表面的溫度，但可能的范圍很大。 池火可能保持在液體沸點附近 (50-100 °C)，木材的著火溫度范圍為 200-700 °C (Babrauskas, 2001)，以天然氣為燃料的多孔燃燒器的范圍為 530 -750 °C（基于 McCaffre，1979FDS 驗證指南）。 我們將假設 500 °C。

1. 在模型菜單上，單擊編輯表面。
2. 單擊新建。
3. 在表面名稱框中，鍵入火。
4. 在表面類型列表中，為表面類型選擇燃燒器。
5. 單擊確定創建新的燃燒器表面。 默認放熱值令人滿意
（圖 3）。
6. 在熱選項卡上，為邊界條件模型選擇固定溫度。 在表面溫度框輸入 500，在發射率框輸入 0.9。
7. 單擊 OK 保存更改并關閉 Edit Surfaces 對話框。

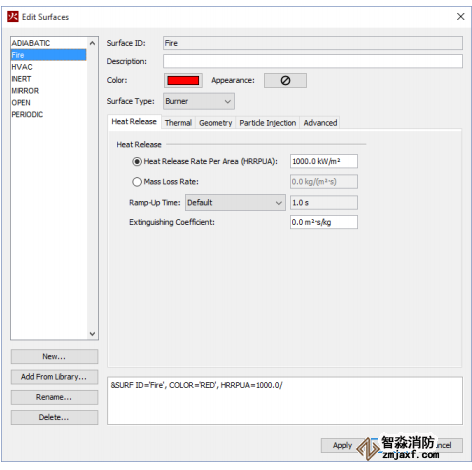

圖 3. 燃燒器表面的默認參數

創造火災
為了在我們的模型中定位火災（燃料源），我們創建了一個障礙物并將火面指定到障礙物的頂部。 如果火災在模型邊界上，我們可以只使用通風口而不包括障礙物。

首先我們創建障礙：

1. 在模型菜單上，單擊新建障礙物。
2. 在 ID 框中，鍵入Fire Obstruction。
3. 單擊幾何選項卡。
4. 在Min X 框中，輸入 –.5，在MaxX 框中，輸入 .5。
5. 在 Min Y 框中，輸入 –.5，在 Max Y 框中，輸入 .5。
6. 在 Min Z 框中輸入 0，在 Max Z 框中輸入 .2。
7. 單擊表面選項卡。
8. 單擊多個。
9. 對于 Max Z 曲面，選擇 Fire。
10. 單擊確定以創建新障礙物。

請注意，我們已確保障礙物的幾何形狀與0.1 m的單元尺寸相對應。這就消除了障礙物將捕捉到什么尺寸的任何不確定性。頂表面積為1.0 m2，因此總熱釋放率為1000 kW。

開放的側面和網頂

我們希望網的側面和頂部對氣流開放。這是通過在這些邊界上創建開放曲面來實現的。PyroSim可以自動為網格的全部邊界執行此操作。

1.在樹狀視圖中，右鍵單擊 Mesh01，然后單擊“打開網格邊界”。這將在網格的所有側面創建六個新的開放通風口。

2.由于我們希望底部關閉，請選擇通風孔孔：Mesh01[ZMIN]，然后刪除。

圖4：創建開放網格邊界

添加熱電偶
1. 在設備菜單上，單擊新建熱電偶。
2. 在設備名稱框中，鍵入熱電偶在 1.5 m。
3. 在位置行的 Z 框中，輸入 1.5。
4. 單擊確定以創建熱電偶。 它將在模型中心顯示為一個黃點。
5. 在工具欄上，單擊“顯示標簽”按鈕以打開和關閉標簽。

添加切片平面（輪廓平面）

1. 在輸出菜單上，單擊二維切片。

2. 在 XYZ 平面列中，單擊輸入單元格并選擇 Y。

3. 在平面值列中，單擊單元格并鍵入 0。

4. 在氣相數量列中，單擊單元格并選擇溫度。

5. 在使用向量中？列，選擇否。

6. 以細胞為中心？列，選擇否。

7. 單擊確定創建切片平面。

8. 重復，但這次繪制每單位體積的熱釋放率。

9. 重復，但這次繪制 Velocity 并為向量選擇 YES。

10. 現在添加空氣體積分?jǐn)?shù)圖。在氣相數量列中，單擊并滾動到列表頂部。選擇 [物種數量]，然后為數量選擇體積分?jǐn)?shù)，然后為
品種選擇空氣。單擊確定。為向量和單元格居中選擇 NO。按 ENTER 鍵換行。

11. 重復以繪制 AIR、PRODUCTS 和 REAC_FUEL 的體積分?jǐn)?shù)。看圖 5. 這些圖將向我們顯示反應發生的位置?？諝鈴拈_(kāi)放邊界供應，燃料由火面供應，產品是燃燒的結果。

12. 單擊確定關閉動畫平面切片對話框。

13. 在工具欄上，單擊 Show Slices 按鈕以打開和關閉切片平面。

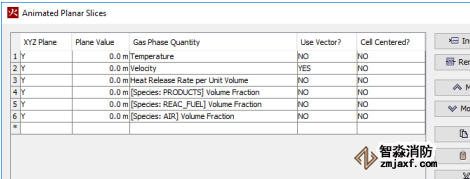

圖5：定義切片平面圖。

添加穩態線溫度測量

穩態線測量簡化了線上量的輸出。默認情況下，此設備在模擬的后半部分平均輸出。

1. 在輸出菜單上，單擊統計。

2. 單擊新建。 對于數量，選擇溫度。 單擊確定。

3. 在統計類型框中，選擇時間。

4. 單擊行統計。

5. 選擇穩態配置文件。

6. 對于 Num Points，輸入 50。

7. 將點 1 Z 更改為 0.2。

8. 將點 2 Z 更改為 3.0。

9. 單擊確定創建設備。

10. 在工具欄上，單擊統計區域按鈕以打開和關閉該行。

旋轉模型以獲得更好的視圖

1. 要重置縮放比例并使模型正確居中，請按 CTRL+R。 PyroSim 現在將沿 Z 軸直視模型。

2. 在 3D 視圖中按下鼠標左鍵并拖動以旋轉模型。 在圖 6 中，燃燒器顯示為紅色，熱電偶顯示為黃點。 打開的通風口是藍色的。

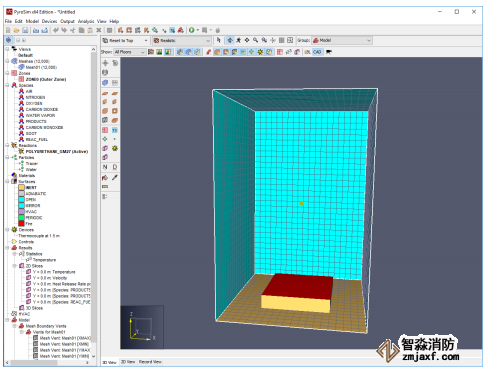

圖6.燃燒器火災模型

保存模型

1. 在文件菜單上，單擊保存。

2. 選擇一個位置來保存模型（通常是一個新文件夾）。 對于此示例，我們將創建一個Burner Fire文件夾并將文件命名為Burner fire。

3. 單擊確定保存模型。

運行模擬

1. 在 FDS 菜單上，單擊運行 FDS。

2. FDS 模擬對話框?qū)⒊霈F(xiàn)并顯示模擬的進度。 默認情況下，PyroSim 指定的結束時間為 10 秒。 模擬完成后，PyroSim Results 將啟動并顯示模型的 3D 靜止圖像。

在3D中查看煙霧

1.在PyroSim結果窗口中，雙擊3D Smoke以加載HRRPUV和煙塵質量分?jǐn)?shù)數據集。

2.要清除PyroSim結果中的顯示，請?jiān)俅坞p擊3D Smoke。

圖7：?jiǎn)挝惑w積的煙和熱釋放率曲線圖。

空氣、燃料和產品輪廓
在任何位置，空氣、燃料和產物的體積分?jǐn)?shù)總和為 1。這些量的典型等值線如圖 8 所示。空氣是大部分模型的大部分體積分?jǐn)?shù)。 燃料是從火面釋放出來的產物是由燃料和空氣混合產生的。 每單位體積的熱釋放率 (HRRPUV) 繪圖顯示了燃燒的位置。

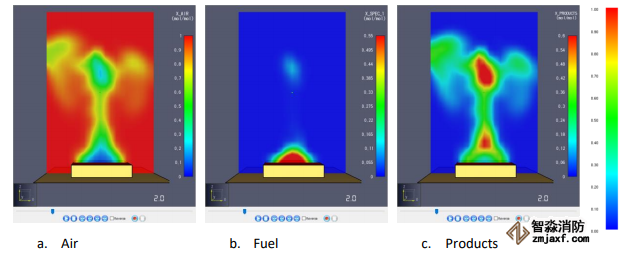

圖8：空氣、燃料和產品體積分?jǐn)?shù)的等高線。藍色代表零，紅色代表1。

開始（錯誤地）假設熱釋放速率只是一個簡單的熱源，而不是燃燒的燃料蒸汽。不明白，如果我們指定熱釋放率和燃燒，模擬火災將隨時間而變化，這取決于混合和通風。實際上，如果網格邊界不夠大，未燃燒的燃料蒸汽將被帶出模型邊界，模型熱釋放率將永遠達不到規定值。

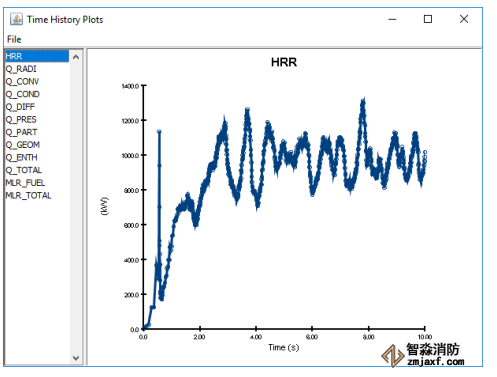

圖9：計算的熱釋放率。這是通過在模型域上積分單位體積的熱釋放率得到的。規定的HRR為1000kW。當燃料與空氣混合并導致燃燒時，計算的HRR隨時間而變化。

查看溫度測量值
可以繪制熱電偶等設備的輸出：

1. 在 PyroSim 窗口的分析菜單上，單擊繪制時間歷史結果。

2. 將出現一個對話框，顯示可用的不同類型的2D結果。 選擇burner_devc.csv，點擊打開查看溫度設備輸出。

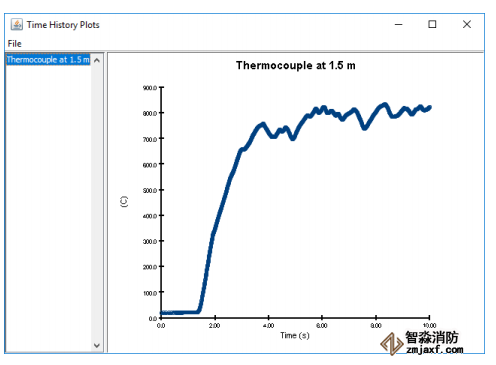

圖 10. 溫度時間歷史圖

查看穩態溫度線測量
可以繪制熱電偶等設備的輸出：

1. 在burner_fire 文件夾中打開burner_fire_line.csv 文件。

2. 繪制輸出數據（圖 11）。

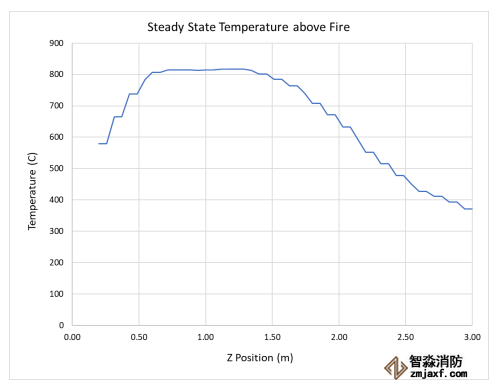

圖 11. 火上方穩態溫度的線圖
