ZM-4A智能數字消火栓測壓接頭
產品類型：多功能試水裝置
關注熱度：1102
發布時間：2020-04-08 15:06:25
ZM-4A智能數字消火栓測壓接頭 使用說明 ZM-4A 智能數顯消火栓系統試水檢測裝置是用于檢測室內消火栓的靜水壓，出水壓力，并校核水槍充實水柱的專用裝置。 a.測量消火栓栓口的靜水壓...

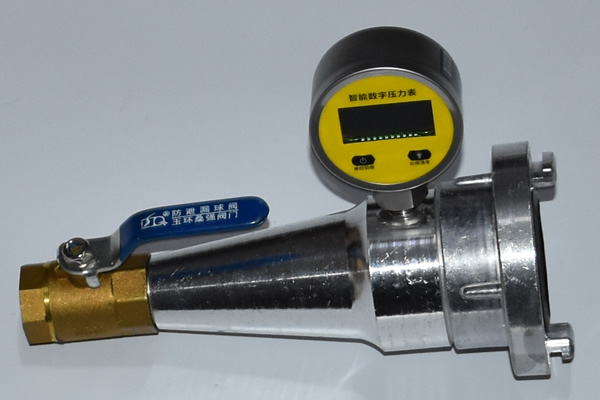

ZM-4A智能數字消火栓測壓接頭
使用說明
ZM-4A智能數顯消火栓系統試水檢測裝置是用于檢測室內消火栓的靜水壓，出水壓力，并校核水槍充實水柱的專用裝置。
a.測量消火栓栓口的靜水壓和出水壓?，F(xiàn)行國家規范中室內消火栓栓口的靜水壓力不應大開0.8Mpa；消火栓栓口的出壓力不應大于0.5Mpa。此外在《高層民用建筑設計防火規范GB50045—95》中還對高層建筑最不利點消火栓的靜水壓做了如下規定：
建筑高度不超過100米時，高層建筑最不利點消火栓靜壓不應低于0.07Mpa建筑高度超過100米時，高層最不利點消火栓靜水壓力不應低于0.15Mpa。
b.校核水槍充實水柱。對于建筑物內的消火栓水槍的充實水柱，一般不應小于7米，但甲、乙類廠房，超過六層的民用建筑，超過四層的廠房及庫房內充實水柱不應小于10米；高層工業建筑，高架庫房內，水槍充料水柱不應小于13米。對于高層民用建筑，建筑高度不超過100米的高層建筑，消防水槍的充實水柱不應小于10米，建筑高層超過100米的高層建筑，充實水柱不應小于13米。
主要性能參數：
a.型號HL—4A型；
b.公稱通徑：65mm
c.公稱壓力：1.0 Mpa;
d.壓力表量程:0~1.6Mpa;
e.壓力表精度:1.0級.
f.出水口：19mm
g.表面直徑：60mm
使用方法
a.消火栓栓口靜水壓的測量
(a)將ZM-4A試水檢測裝置連接到火栓栓口；
(b)安裝好壓力表，并調整壓力表檢測位置使之豎直向上；
(C)在ZM-4A度水裝置出口處裝上端蓋；
(d)緩慢打開消火栓閥門，壓力表顯示的什為消火栓栓口的靜水壓（Mpa）；
(e)測量完成后，關閉消火栓閥門，旋松壓力表，使HL—3試水檢測裝置內的水壓泄掉，再取下端蓋。
b.消火栓栓口出水壓力的測量。
(a)將水帶連接到消火栓栓口；
(b)將水帶接到HL—4A試水檢測裝置的進口；
(c)打開消火栓閥門放水此時不應壓折水帶，壓力表顯示的水壓即為消火栓栓口的水壓力。
c.通過HL—4A試水檢測裝置校核水槍的實水柱可以采取以下的連接的方式：
消火拴口→水帶→ZM-4A試水檢測裝置
打開消火栓閥門放水，此時水槍充實水柱與試水檢測裝置上的壓力表的顯示的栓口出水壓力之對應關系見表1
表（3）消火栓口出水口壓力和流量、充實水柱關系
|
序 |
充實水柱 |
流量（L/S） |
栓口出水壓力（Mpa） |
|
1 |
7 |
3.8 |
0.09 |
|
2 |
10 |
4.6 |
0.135 |
|
3 |
13 |
5.4 |
0.186 |
注意事項
a.測量時，特別是在測量栓口靜壓時，開啟閥門應緩慢，避免壓力沖擊造成檢測裝置損壞；
b.靜壓測量完成后，折下端蓋緩慢旋下端蓋泄壓；
c.測量出口壓力和充實水柱時，應注意水帶不應有彎折；
